Рекомендации по выбору тормоза

Тормоза типа V-brake обычно ставят на бюджетные модели велосипедов. Не на все рамы можно установить данные тормоза из-за отсутствия пивотов для установки данного типа тормоза. Ободные тормоза целесообразно использовать при спокойном катании на велосипеде. Они не прихотливы в обслуживании, достаточно легкие и дешевые в сравнении с дисковыми тормозами.

Механические дисковые тормоза имеют хорошую эффективность торможения, по этому их целесообразно использовать если же Вы катаетесь в более агрессивном темпе и при ограниченности средств на покупку. Дороже ободных тормозов, но дешевле гидравлических. Особой популярностью в последние годы пользуются дисковые тормоза Avid BB-5 и BB-7. Гидравлические дисковые тормоза необходимы только тогда, когда важна высокая мощность торможения, потому ее и используют в экстремальных видах (например, downhill – скоростные спуски). Нуждаются в периодической замене масла, гидролинии требуют бережного отношения, так как могут быть повреждены при падении, что повлечет за собой дополнительные затраты.

При покупке их гидравлического вида надо заранее уточнить, где можно приобрести на него запчасти, чтобы в случае выхода из строя какой–то детали не пришлось менять весь комплект.

Гидравлику стоит выбирать только тем, кто гоняет по пересеченной местности и любит экстрим. В противном случае не стоит впустую тратить деньги. Купите механические или гибриды, которые являются оптимальным решением для велотуризма и езды по городу. Их надежность и простота эксплуатации не заставит вас пожалеть о сделанном выборе.

При покупке дисковых тормозов обратите внимание на размеры ротора, от которого напрямую зависит эффективность торможения. Чем больше его диаметр, тем лучше срабатывание

От тормозных колодок зависит плавность тормоза. В зависимости от наполнения они бывают органическими и механическими. Последний вид содержит металлические опилки. Из-за этого они более износоустойчивы, но долго пригоняются для лучшей работы. Их органические аналоги обеспечивают мягкое торможение и практически сразу притираются за счет своей мягкости.

Если необходимо выбрать мощные тормоза, то следует обратить внимание на маркировку. Присутствие в ней аббревиатуры AM, FR, Trail и DH – говорит о том, что на них можно положиться

Они обеспечат мощное торможение в любой ситуации.

Из всего выше следует, что механические дисковые тормоза являются «золотой серединой» и являются оптимальным выбором для любого велосипедиста.

Руль, тормоза и сиденье

В качестве основного материала для изготовления руля производители используют хром или алюминий. Эта часть велосипеда подбирается в зависимости от телосложения наездника. Для более крупных спортсменов подходит диаметр от 700 мм.

Тип тормозной системы существенной роли не играет, важным фактором является ее наличие. Некоторые любители экстрима вообще предпочитают обходиться без них. Однако, новичкам лучше не рисковать, это поможет уберечь себя от серьезных травм во время занятий дертом на велосипеде. Приоритет отдается дисковым тормозам. Зачастую на таких велобайках устанавливают гидравлику.

Сиденье должно быть широким и мягким. Благодаря этим качествам оно легче зажимается ногами, удерживая велосипед во время прыжка.

О лучших модели байков для дерта и стрита более подробно можно узнать на дерт.ру.

Из чего состоят колеса

Велосипедные колеса – прочные и легкие конструкции, которые дают движение и за счет вращения удерживают раму в вертикальном положении. Традиционно велосипед имеет задний привод, то есть заднее колесо – толкающее, а переднее – ведомое и отвечает за управление.

На рисунке показано, из чего состоит классическое велоколесо. Устройство простое и почти не изменилось со времен своего основания.

Схема велосипедного колеса

Втулка – центральная часть, состоит из оси, подшипников и шайб. Основное назначение – задание и удержание крутящего момента. На задние втулки закрепляются трансмиссионные звездочки. Внутреннее устройство сложнее, чем у передних, так как втулка участвует непосредственно в раскручивании колеса. На дорожных моделях, помимо этого, в задние втулки интегрирован тормозной механизм. Планетарные задние втулки имеют скрытый механизм переключения скоростей.

Обод – круглое кольцо, которое закрепляется к втулке через спицы. Геометрия обода в сочетании с натяжением спиц определяет устойчивость колеса к повреждениям и динамическим нагрузкам. Ободья для велосипедных колес изготавливают из алюминия, спицы – из легких сплавов с хромовым напылением. Традиционно головки-регуляторы натяжения спиц находятся у ободьев, но существуют и «перевертыши», которые настраиваются на втулке.

Шины состоят из камеры и покрышки. Камера – полое резиновое изделие, которое накачивается воздухом до нужного давления. С «внешним миром» она связана ниппелем, через него воздух закачивается внутрь шины. Неплохо также узнать, какими бывают велониппели и чем они различаются. Для защиты камеры от остриев головок спиц поверх внутренней части обода накладывается резиновый флиппер.

Покрышка – внешняя часть шины и состоит из бортов, боковин и контактной части – протектора. В зависимости от предназначения велосипеда, устанавливаются различные типы покрышек:

• слики, полуслики – на шоссейники, для ровных дорог;
• дорожные – шины со средним рисунком протектора;
• агрессивные – покрышки с выраженным рисунком, для горных велосипедов;
• гибридные: могут использоваться и на ровном покрытии, и в бездорожье (но уступают по проходимости агрессивным).

Видимость колеса в темноте в лучах света дает катафот – оранжевая вставка на спицы. В связи с требованиями по безопасности движения катафотами оснащаются колеса всех велосипедов.

Ободные тормоза: преимущества и недостатки

На протяжении длительного периода времен, начиная с середины 90-х, альтернативы для ободных тормозных систем практически не существовало. Их устанавливали на все выпускаемые велосипеды. И такие модели стоили немалых денег. Но с середины 2000-х годов ободные тормоза стали вытесняться дисковыми аналогами. Но это не означает, что они устарели, так как и по сегодняшний день ободные тормозные системы устанавливаются на большое количество двухколесных транспортных средств.

Итак, из названия понятно, что данные тормоза воздействуют на обод колеса, тем самым замедляя его движение. Как правило, их применяют при производстве шоссейно-гоночных моделей. Основной принцип действия: при помощи нескольких дугообразных рычажков тормозные колодки зажимают велосипедный обод. Что касается качественных, технических и эксплуатационных параметров, присущих данным тормозным системам, то они напрямую зависят от совершенства выбранной модели. Например, системы компаний Campagnolo и Shimano выпускают профессиональные комплектующие. Поэтому их тормозные системы будут отличаться от аналогов высоким уровнем эффективности, отличной функциональностью и надежностью в использовании.

Если говорить в общем, не обращая внимания на элитные комплектующие, то можно сказать, сила торможения у ободных систем невелика, а также у них посредственная эффективность и модуляция.

Типы тормозных устройств

Велосипедная промышленность развивается своим чередом. Отдельным направлением идет развитие и совершенствование тормозной системы велосипеда. Согласитесь, байки для неспешного катания по городу и спортивных соревнований отличаются друг от друга и требования к ним, соответственно, тоже.

Можно выделить четыре типа тормозов:

• барабанные (с ножным, педальным и недавно появившимся ручным приводом);
• ободные;
• дисковые;
• роллерные.

Барабанные

Их принцип работы известен каждому, кто катался на стареньком советском велосипеде: нужно просто крутить педали в обратную сторону, чтобы замедлить ход или полностью остановиться. Вращающийся барабан располагается в задней втулке велосипеда, а внутри – тормозные колодки. В процессе торможения они расходятся, прижимаясь к стенкам барабана, и трутся о его поверхность. Сейчас подобную конструкцию можно увидеть на городских велосипедах с планетарным управлением, на детских и недорогих моделях для взрослых. В столь простой конструкции есть свои преимущества:

1. Долговечность (механизм закрытого типа, поэтому внутрь практически не попадает влага, грязь и пыль).
2. Низкая степень износа обода колеса.
3. Простое и удобное обслуживание.
4. Эффективность и надежность (работают даже при деформации обода).

Есть и ложка дегтя в этой бочке с медом. Расскажем о недостатках:

1. Требуется приложить немалое усилие для торможения.
2. Наличие так называемой «мертвой зоны»: нельзя затормозить при вертикальном положении шатунов.
3. Существует определенная степень риска: если цепь слети со звездочки, то велосипед остановить невозможно.

Кроме того, тормозная система подобного типа небезопасна. В частности, иногда нужно затормозить в одно мгновение, а при работе барабанной конструкции нужно время, чтобы перейти от движения вперед к началу торможения. Порой именно эти секунды имеют решающее значение.

Ободные

Достаточно популярный тип тормозных систем, в котором торможение происходит за счет соприкосновения тормозных колодок и колесного обода. Как правило, колодки изготовлены из мягкого материала, чтобы при торможении стирались они, а не колесный обод.

Ободные тормоза бывают механического и гидравлического типа. Встречаются также и V-brake и U-brake, клещевые (можно увидеть на шоссейниках), кантилеверные и непосредственно сама гидравлика (редкий гость в велосипедном мире). Наиболее популярными являются V-brake, поэтому отдельно расскажем о преимуществах данного типа ободных тормозов:

1. Простая конструкция с достаточно хорошим тормозным усилением.
2. Относительно небольшой вес.
3. Приемлемая стоимость.

Недостатки, конечно же, есть и их не так уж и мало:

1. Низкая эффективность при попадании грязи.
2. Быстрый износ обода и непосредственно самих тормозных колодок.
3. Нельзя устанавливать широкие покрышки.

Тем не менее данный тип получил широкое распространение. Конструкции используются на велосипедах практически любых типов. Особенно полюбились они спортивным и городским моделям байков.

Дисковые

Адаптированные, они пришли к нам из автомобильной промышленности. Сейчас можно с уверенностью сказать, что дисковые тормоза являются наиболее эффективными, надежными и долговечными среди всех существующих аналогов. В зависимости от типа привода выделяют механические и гидравлические.

В механическом дисковом тормозе усилие от ручки передается посредством троса, а в гидравлическом – через гидравлическую трубку, заполненную тормозной жидкостью. При нажатии ручки в механическом тормозе натягивается тросик, который передает усиление колодкам. Они, в свою очередь, прижимаясь к диску, останавливают движение.

Рейтинг лучших лежачих велосипедов

Удобные и надежные лигерады стали популярным и востребованным транспортным средством. Ассоциация приключенческого велоспорта «Adventure Cyclist» (США) представила рейтинг лучших лигерадов. В перечень вошло 7 моделей:

1. Чешский компактный лигерад Azub T-Triz сочетает доступную стоимость и европейское качество.
2. Туристический высокоскоростной Giro 26 ATT отличается ярким дизайном, многовариантным сидением. Рикамбент имеет двойные тормоза.
3. Универсальный Catrike Expedition используется как спортивный и туристический лежачий велосипед.
4. Переднеприводная Cruzbike Sofrider характеризуется как комфортная модель для путешествий и загородных поездок. Лигерад оснащен надежными шинами, грузовым багажником, необходимыми аксессуарами.
5. Сверхлегкий алюминиевый рикамбент Easy Racers Tour Ease предназначен для любителей длительных путешествий.
6. Трехколесный Greenspeed Magnum − лидер на мировом рынке среди лежачих велосипедов. Прочная рама, объемный багажник, регулируемое кресло − основные характеристики комфортной модели для путешественников.
7. Уникальная модель Lightfoot Greenway выделяется своеобразной конструкцией. 109 ступеней передач позволяют заехать рикамбенту даже на высокую гору.

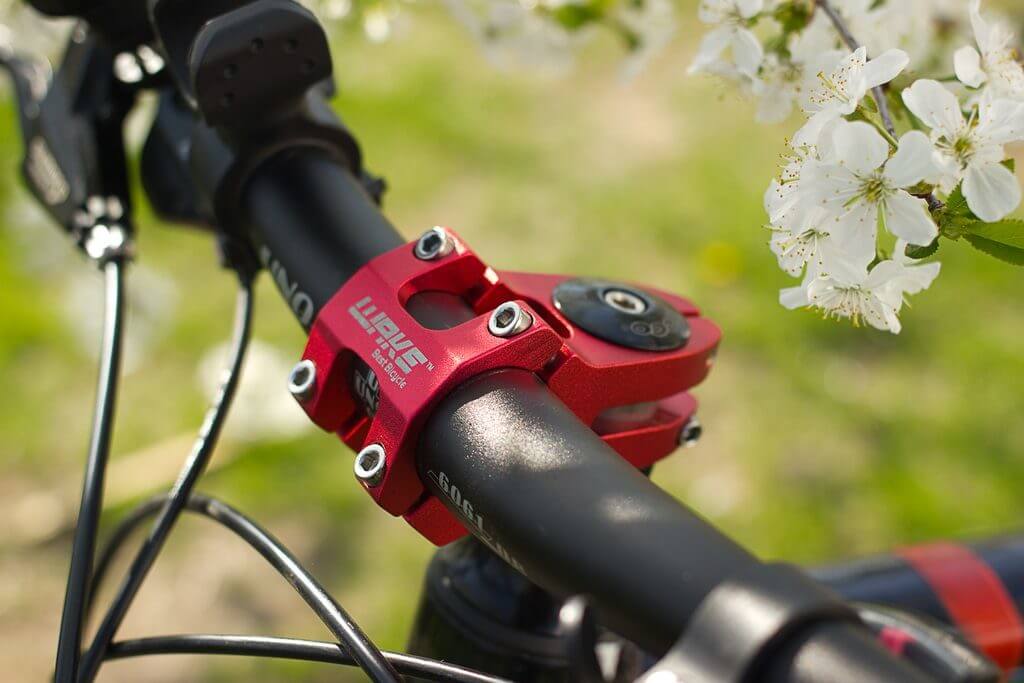

Виды выносов по типу изготовления

1. Сварные выносы – самые дешевые в изготовлении и имеют больше всего комбинаций размеров. Слабым местом таких изделий естественно являются швы, на которых нередко появляются трещины.
2. Кованные выносы – самый предпочтительный тип выноса, так как он не имеет сварных швов и соответственно обладает меньшим весом. А учитывая уязвимость сварных швов еще и более крепкими.
3. Смешанные – у таких деталей зажим руля приварен, а зажим вилки находится непосредственно в теле выноса руля. Учитывая, что именно шов на зажиме вилки несет наибольшую нагрузку, такие выносы можно считать сопоставимыми по надежности с полностью кованными и при этом имеющие меньший вес относительно сварных.
4. Фрезерованные выносы – изготавливаются методом фрезеровки алюминиевых отливок. Такие выносы самые тяжелые, но при этом самые крепкие. Такой тип идеально подходит для триальных велосипедов, в которых надежность является ключевым моментом.

Вынос на велосипед крепится с помощью болтов. Есть несколько вариантов:

• Одноболтовые;
• Двухболтовые;
• Четырехболтовые.

Выносы бывают разных диаметров:

• 25,4-миллиметровые лапки крепления. Такой тип встречается на городских и трюковых (BMX) великах.
• 31,8 мм – большая часть маунти-байков.
• Вынос под рулевую трубу диаметром 35 мм.

Материал изготовления выноса может быть разным:

• алюминий;
• сталь;
• карбон.

Длина выноса руля

Длина выноса замеряется от центра клеммы руля, вдоль выноса, до центра штока вилки. Она подбирается индивидуально на велосипеде и должна быть согласована с ростом велосипедиста.

Длина выноса влияет на управление, более короткий вынос обеспечивает большую манёвренность велосипеда. Длинна выноса обычно от 35 до 100 мм, но встречаются и модели с длиной от 0 до 140 мм.

Диаметр тормозных дисков

Существует четыре диаметра тормозных дисков: 140 мм, 160 мм, 180 мм и 203 мм. Выбор диаметра зависит от условий езды, чем сложнее местность, тем большего диаметра нужен диск. Нужно также учитывать рекомендации производителя рамы и вилки — часто существуют ограничения которые необходимо строго соблюдать.

140-мм диски используются на дорожных велосипедах. 160-мм диски обычно используются в треккинговых и горных велосипедах (иногда с 180-мм диском спереди). 203-мм диски используются в скоростных и тандемных велосипедах. Помните, что, для замены диска на диск другого размера, вам понадобится специальный адаптер.

Типы тормозных устройств

С развитием велосипедной промышленности тормозные системы совершенствовались. При этом все они работали по принципу взаимодействия тормозных колодок с другими деталями тормозной конструкции. Обычно принято говорить о четырёх видах устройств торможения:

• барабанные тормоза (с ножным, педальным, а в недавнее время и с ручным приводом);
• ободные тормоза;
• дисковые тормоза;
• роллерные тормоза (используются редко).

У каждого из названных видов существуют преимущества и недостатки. Однако опыт показывает, что наиболее надёжными остаются ободные и дисковые конструкции.

Барабанные тормоза

Принцип работы барабанных тормозов хорошо знаком владельцам стареньких советских велосипедов: мы просто проворачиваем педали в обратную сторону – и останавливаемся. Специальный вращающийся барабан стоит внутри задней втулки, а внутри самого барабана расположены тормозные колодки. Во время торможения они расходятся, прижимаются к стенкам барабана и трутся о его поверхность. Сейчас такая конструкция используется на городских велосипедах с планетарным управлением.

Ободные тормоза

Торможение на велосипедах, оборудованных устройством данного типа, происходит за счёт соприкосновения прижатых тормозных колодок и колёсного обода. Колодки при этом мягкие, как правило, резиновые. Это сделано для того, чтобы при трении стирались они, а не сам обод. Колодки подходят к ободу попарно, сильно зажимая его. Ободные тормоза бывают механическими или гидравлическими. Известны такие подтипы тормозных систем, как V-брейки (на бюджетных моделях), U-брейки, клещи (чаще всего встречается на шоссейниках), кантилеверы (можно встретить разве что на некоторых циклокроссах) и, собственно, ободная гидравлика (редкость в мире велоспорта).

Дисковые тормоза

Этот вид тормозных устройств с каждым годом становится всё популярнее. С 2011 года дисковые тормоза разрешены для использования на спортивных соревнованиях. Сейчас можно с полной уверенностью говорить о том, что дисковые системы являются наиболее распространёнными и надёжными среди всех устройств.

Торможение происходит за счёт остановки вращающегося диска или ротора, зажатого между колодками, прикреплёнными к калиперу. Калипер, в свою очередь, крепится к вилке или раме велосипеда при помощи адаптера, выполняющего функцию переходника. Силовой импульс от тормозной ручки переходит к калиперу по металлическому тросику или по гидролинии. Калипер передаёт усилие колодкам, которые сразу же сжимаются и тем самым останавливают диск. Металлический ротор нагревается во время вращения. Он может иметь различный диаметр. Большие роторы ускоряют торможение и быстрее остывают.

Женские велосипеды

Женские велосипеды разработаны для женщин с учётом их физиологических особенностей. Линейка размеров тут начинается с более малых рам, так что миниатюрным женщинам проще подобрать подходящий велосипед. А у тех велосипедов, которые по размеру пересекаются с обычными, будет более широкое и короткое седло, часто более узкий руль.

Иногда у женских байков сквозная рама, которая изначально была разработана для велосипедисток в платьях или юбках.

Рекомендации:

Покупайте женский велосипед, если на нём вы чувствуете удобную для себя посадку, вам комфортно на нём или он вам нравится своим видом.

Типы креплений тормоза

Для установки дисковых тормозов на велосипеде потребуются две вещи: втулка, имеющая крепление для тормозного диска (об этом чуть позже) и специальные крепления на раме и вилке, которые позволят закрепить суппорт тормоза. Можно выделить два самых популярных стандарта крепления: PM (Post Mount) и IS (International Standard). PM — тормоз крепится непосредственно к раме или вилке. В случае IS — понадобится дополнительный адаптер.

PM и IS стандарты крепление тормоза

В случае PM, если мы хотим использовать диск диаметром 160 мм, то блок крепится непосредственно к монтажным отверстиям, и адаптер не требуется. Если же устанавливается диск большего диаметра (если это позволяет производитель рамы или вилки), нам придется использовать адаптер.

Сейчас большинство терминалов изготавливаются по стандарту PM. Чтобы подключить их к IS стандарту, вам понадобится адаптер. Адаптер PM / IS можно легко купить в магазинах. При покупке адаптера вам необходимо подобрать его в соответствии с размером устанавливаемого диска.

Shimano Flat Mount

Недавно компания Shimano выпустила на рынок новую систему крепления тормозов под названием Flat Mount, используется она в основном на дорожных велосипедах. Система имеет лучшее соединение с рамой и более простую конструкцию. Крепление может быть совместимо с Post Mount через адаптер. Неизвестно, получит ли этот стандарт широкое распространение, но уже сейчас он присутствует на многих новых велосипедах.

Недостатки дисковых тормозов

Как и любые устройства так и дисковые тормоза имеют свои недостатки, к этим недостаткам можно отнести следующее:

• Сильное сгибающее усилие на спицы. Поэтому нужно выбирать более толстые и короткие спицы;
• Вес у дисковых тормозов больше, чем у ободных. Увеличение общей массы конструкции происходит и за счет монтажа втулок с большим диаметром;
• Сложности с заменой комплектующей, вышедшей из строя. Найти, например, колодки, подходящие по всем параметрам, достаточно сложно;
• Наличие заднего дискового тормоза мешает закреплению багажника. Этот вопрос возможно решить, установив консольное устройство;
• Монтировать дисковые тормоза с большим ротором на велосипеде можно, если вы планируете использовать его на горной дороге или для езды по бездорожью;
• Гидравлика – достаточно дорогое удовольствие, поэтому использовать это устройство надо с максимальной рациональностью.

Дисковые vs ободные – какие тормоза лучше

Выясним, в чем ободной вариант проигрывают дисковому.

Хорошая модуляция

Если на велобайке установлены «диски», то контроль интенсивности торможения велосипеда при этом сильно упрощается. Ви-брейки, клещевые и кантилеверные системы, в этом отношении менее эффективны. Даже при использовании больших колодок не получается добиться такой же чувствительности срабатывания.

Роторы меньше загрязняются

Естественно, колесный обод загрязняется сильнее ротора. При этом, попадание жидкости или, наоборот, абразива на контактные поверхности приводит к нарушению работы системы. Особенно это чувствуется при езде на велобайке с ободным вариантом по намокшей трассе. Модуляция при этом ухудшается, поскольку колодкам приходится, для начала, контактировать не с ободом, а со слоем грязи на нем.

«Диски» против «восьмерок»

Если рассматривать ободную систему торможения велосипеда, то качество торможения зависит от состояния обода. Если обод оказывается искривленным, то и качество торможения при этом страдает. При искривленном ободе приходится разводить колодки в стороны, отчего торможение становится не таким эффективным. Что же касается дисковой системы торможения, то они стабильно работают даже при «восьмерках».

Обод остается целым

В дисковых системах торможения имеется только две интенсивно изнашивающиеся детали – ротор и колодки. В моделях великов с вибрейками, обода из алюминия со временем просто ломаются.

Продолжительный срок службы устройства

Особенно это касается систем с колодками из металлизированного сплава. Стирание колодок из резиново-целлюлозной смеси происходит быстрее. Поэтому в системах вибрейк надо чаще регулировать тормозное устройство посредством сближения колодок.

Эндуро (enduro), трейл (trail), олл-маунтин (all-mountain) и даун-кантри (down-country).

Эндуро, трейл и олл-маунтин — схожие стили катания, нечто среднее между кросс-кантри и даунхиллом. Крутые каменистые спуски, подъемы, небольшие и средние прыжки. Несмотря на большую схожесть, трейл, олл-маунтин и эндуро всё же различаются. Эндуро — это всегда соревнования, этот термин пришёл из мото спорта, он подразумевает под собой езду на выносливость по сильнопересечённой местности, но время замеряется только на спусках и эти спуски вполне себе даунхильные, а подъёмы могут занимать всего 10-15% от общей дистанции. Олл-маунтин — то же эндуро, только без секундомера. А трейл — то же олл-маунтин, но более лёгкое.

Велосипеды для Эндуро и Олл-маунтина очень похожи, почти всегда используются среднеходные облегчённые двухподвесы с ходами подвески 150-170 мм, не такие прочные, как даунхильные, но и не такие тяжёлые. Однокоронная вилка и задний амортизатор часто имеют функцию блокировки. Всё для того, что бы подвеска не раскачивалась и позволяла эффективно вкручивать на более-менее гладких подъёмах. Часто используют телескопические подседельные штыри, позволяющие во время движения поднять седло, что так же полезно на подъёмах. Иногда используются хардтейлы. В целом довольно универсальные байки. Разумеется, на эндуро соревнованиях уделяется больше внимания облегчению и шанс увидеть на них много карбона гораздо выше, нежели на любительских покатушках. Велосипеды для трейла чуть более лёгкие и короткоходные (130-150 мм).

В последнее время выделился ещё один подвид горного велосипеда — даун-кантри (down-country). Можно сказать, что это трейловый велосипед тяготеющий больше к кросс-кантри, чем к даунхиллу. Отлично подходят для активного любительского катания, но не для профессиональных соревнований.

Пример: кросс-кантрийная двухподвесная карбоновая рама с ходом заднего амортизатора 110-120 мм и гибкими перьями. Однокоронная вилка ходом около 120 мм. Широкий руль (от 720 мм), короткий вынос длиной около 40 мм. Гидравлические тормоза – четырёхпоршневой спереди, двухпоршневой сзади. Роторы 180/160 мм (перед/зад). Трансмиссия 1х11/1×12 передач с передней звездой 32-34 зуба. Лёгкие, карбоновые колёса диаметром 29 дюймов, обода шириной около 30 мм. Не очень зубастые покрышки, что-то вроде Schwalbe Nobby Nic шириной около 2,4 дюйма. Вес около 11 кг.
