Введение в баллистику
«Бой шёл без остановки, немцев было более тридцати. Всё, что я мог сделать — оттеснить их так быстро, как только мог. Я много стрелял. Думаю, что у меня получилось. По крайней мере, скучать было некогда».
— Из отчет Элвина К. Йорка (8 октября 1918г.)
Баллистика исследует движение снаряда (пули). ТК 3-22.9 даёт такое определение:
Проще говоря, баллистика — это все, что происходит с того момента, когда ударник соприкасается с капсюлем, до того, как снаряд прекращает движение в своей цели.
Есть три основных категории баллистики: внутренняя, внешняя и терминальная.
- Внутренняя баллистика — это все, что происходит со снарядом с момента нажатия на спусковой крючок до момента выхода из ствола.
- Внешняя баллистика — все, что происходит со снарядом с момента его выхода из ствола и до момента попадания в цель.
- Терминальная баллистика — это то, что происходит со снарядом с момента его попадания в цель ровно до того момент, как снаряд полностью прекратит движение внутри цели.
Знание баллистики является прерогативой снайперов и марксманов, и этот предмет считается слишком сложным для понимания обычным десантником. Однако всё же необходимо, чтобы командиры и солдаты разбирались в различных категориях баллистики. Это позволит бойцу диагностировать неисправность оружия (внутренняя баллистика), обеспечит высокую вероятность попадания по движущейся цели на основе скорректированной точки прицеливания (внешняя баллистика). И это также поможет попасть в зону, которая с максимальной вероятностью выведет противника из строя (терминальная баллистика).
При этом наибольшее влияние на то, поразит ли стрелок намеченную цель, имеет внешняя баллистика. Она учитывает гравитацию, сопротивление воздуха, силу ветра, высоту, влажность и температуру. Некоторые из этих факторов, такие как сила тяжести, являются постоянными и, таким образом, оказывают постоянное влияние на снаряд
Высота, сопротивление воздуха, влажность, температура и ветер меняются от выстрела к выстрелу, поэтому важно, чтобы десантник понимал, что и как это влияет на результат выстрела
Далее мы обсудим различные термины, связанные с баллистикой.
Раневая баллистика
Как же ведет себя пуля, попадая в тело? Выяснение этого вопроса является важнейшей характеристикой для выбора оружия и боеприпаса для конкретной операции. Разделяются два вида воздействия пули на цель: останавливающее и проникающее, в принципе,эти два понятия имеют обратную зависимость. Останавливающее воздействие (0В). Естественно, что максимально надежно противник останавливается, когда пуля попадает в определенное место на теле человека (голова, позвоночник, почки), но некоторые типы боеприпасов имеют большое 0В и при попадании во второстепенные цели. В общем случае 0В прямо пропорционально калибру пули, ее массе и скорости в момент встречи с целью. Также 0В увеличивается при использовании свинцовых и экспансивных пуль. Нужно помнить, что увеличение 0В сокращает длину раневого канала (но увеличивает ее поперечник) и снижает действие пули по защищенной бронеодеждой цели. Один из вариантов математического расчета ОВ предложен в 1935 году американцем Ю. Хатчером: 0В = 0,178*m*V*S*k, где m — масса пули, г; V— скорость пули в момент встречи с целью, м/с; S — поперечная площадь пули, см2; k — коэффициент формы пули (от 0,9 цельнооболочечных до 1,25 для экспансивных пуль). По таким расчетам, на дистанции 15 м пули патронов 7,62х25 ТТ, 9х18 ПМ и .45 имеют ОБ соответственно 171, 250 в 640. Для сравнения: ОБ пули патрона 7,62х39 (АКМ) = 470, а пули 7,62х54 (ОВД) = 650. Проникающее воздействие (ПВ). ПВ можно определить как возможность пули проникнуть на максимальную глубину в цель. Проникающая способность выше (при прочих равных условиях) у пуль малого калибра и слабо деформирующихся в теле (стальных, цельнооболочечных). Высокое проникающее воздействие улучшает действие пули по защищенным бронеодеждой целям. На рис. 19 показано действие стандартной оболочечной пули ПМ со стальным сердечником. При попадании пули в тело образуются раневой канал и раневая полость. Раневой канал — канал, пробитый непосредственно пулей. Раневая полость — полость повреждений волокон и сосудов, вызванных натяжением и разрывом их пулей. Огнестрельные ранения подразделяются на сквозные, слепые, секущие.
Внешняя баллистика

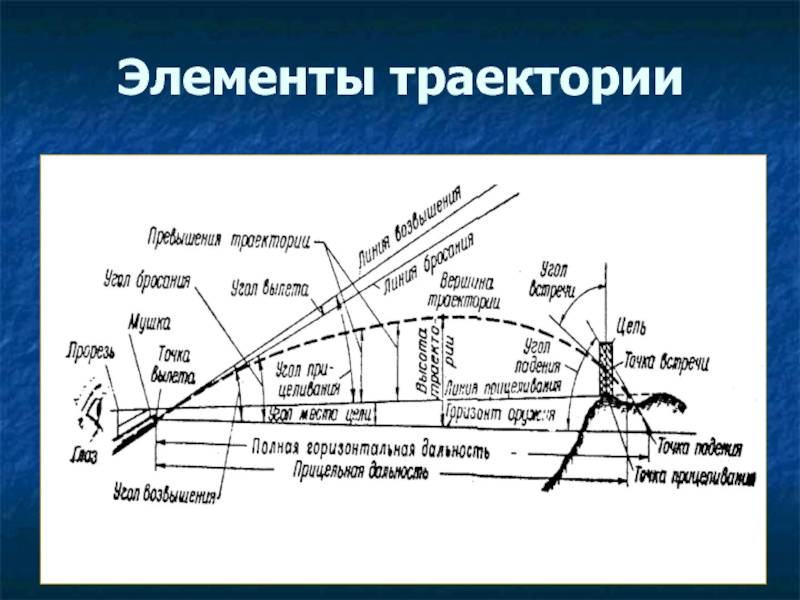

Для начала необходимо представить полную траекторию полета пули (рис. 14).

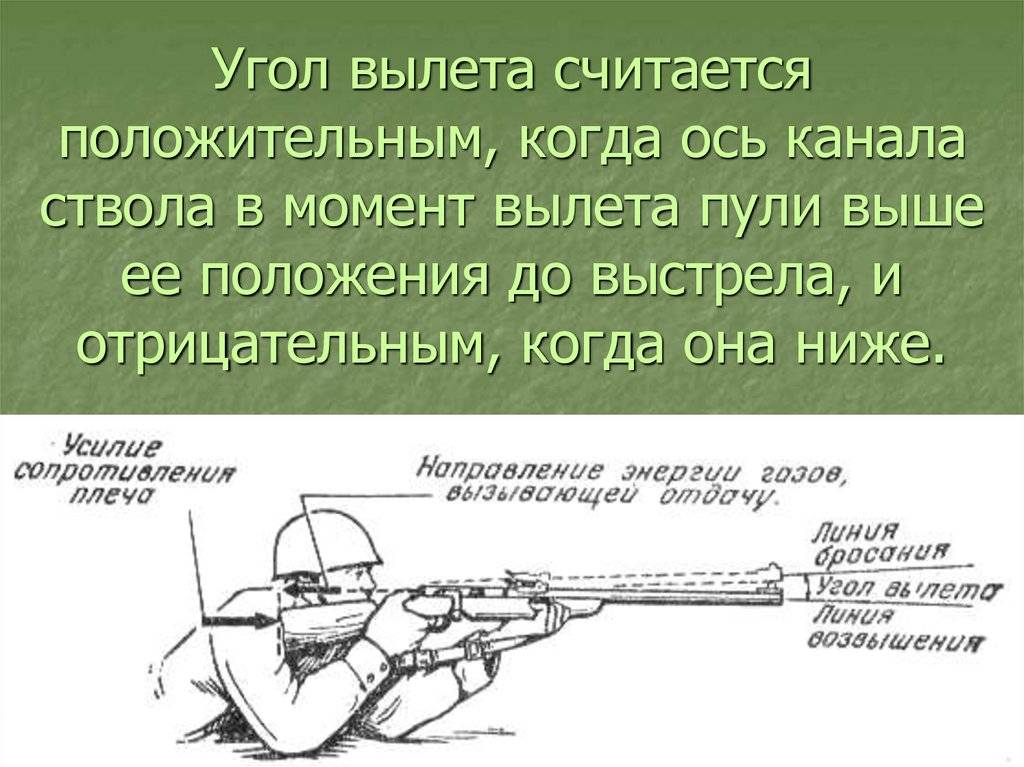

В пояснение к рисунку необходимо отметить, что линия вылета пули (линия бросания) будет иная, нежели направление ствола (линия возвышения). Это происходит из-за возникновения при выстреле колебаний ствола, которые влияют на траекторию полета пули, а также из-за отдачи оружия при выстреле. Естественно, что угол вылета (12) будет крайне мал; более того, чем лучше выделка ствола и расчет внутрибаллистических характеристик оружия, тем угол вылета будет меньше. Примерно первые две трети восходящей линии траектории можно считать прямой. Ввиду этого выделяют три дистанции ведения огня (рис. 15). Таким образом, влияние сторонних условий на траекторию описывается простым квадратным уравнением, а в графике представляет собой параболу. Кроме сторонних условий на отклонение пули от траектории также влияют и некоторые конструктивные особенности пули и патрона. Ниже будет рассмотрен комплекс событий; отклоняющих пулю от первоначальной траектории. Баллистические таблицы этой темы содержат данные по баллистике пули патрона 7,62x54R 7H1 при стрельбе из винтовки СВД. Вообще, влияние сторонних условий на полет пули можно показать следующей диаграммой (рис. 16).
Рассеивание
Нужно еще раз заметить, что благодаря нарезному стволу пуля приобретает вращение вокруг своей продольной оси, что придает большую настильность (прямолинейность) полету пули. Поэтому дистанция кинжального огня несколько увеличивается по сравнению с пулей, выпущенной из гладкого ствола. Но постепенно к дистанции навесного огня из-за уже упомянутых сторонних условий ось вращения несколько смещается от центральной оси пули, поэтому в поперечном разрезе получается круг разлета пули — среднее отклонение пули от первоначальной траектории. Учитывая такое поведение пули, ее возможную траекторию можно представить в виде одноплоскостного гиперболоида (рис. 17). Смещение пули от основной директрисы за счет смещения оси ее вращения называется рассеиванием. Пуля с полной вероятностью оказывается в круге рассеивания, диаметр (по
перечник) которого определяется для каждой конкретной дистанции. Но конкретная точка попадания пули внутри этого круга неизвестна. В табл. 3 приведены, радиусы рассеивания для стрельбы на различные дистанции. Таблица 3 Рассеивание
| Дальность огня (м) | |
Понятие огнестрельного оружия
Согласно ФЗ “Об оружии”, огнестрельное оружие – оружие, предназначенное для механического поражения цели на расстоянии метаемым снаряжением, получающим направленное движение за счет энергии порохового или иного заряда; огнестрельное оружие ограниченного поражения – короткоствольное оружие и бесствольное оружие, предназначенные для механического поражения живой цели на расстоянии метаемым снаряжением патрона травматического действия, получающим направленное движение за счет энергии порохового или иного заряда, и не предназначенные для причинения смерти человеку.
Огнестрельным является оружие, в котором снаряд (пуля, дробь, картечь) получает поступательное движение за счет действия пороховых газов, образовавшихся при сгорании взрывчатого вещества. По этому признаку огнестрельное оружие отличается от других видов оружия (пневматического, метательного). Ракетницы, строительно-монтажные и газовые пистолеты могут быть отнесены к огнестрельному оружию только в том случае, если они специально приспособлены для нанесения серьезных телесных повреждений.
Научные основы судебной баллистики
Научные основы судебной баллистики составляют разработанные в других отраслях науки положения о закономерностях механизма выстрела и возникновения следов на пулях и гильзах от различных частей оружия, на преградах в зависимости от дистанции выстрела. Обусловлено это стандартизацией оружия и боеприпасов к нему. Интенсивность воспламенения, горения порохового заряда, температура, давление пороховых газов
в одной системе оружия одинаковы. Поэтому следы выстрела также относительно постоянны и устойчивы, что и позволяет использовать их для установления некоторых обстоятельств происшествия. Познание этих закономерностей и легло в основу разработки специальных средств, приемов и методов работы с объектами судебной баллистики.
Судебная баллистика тесно взаимосвязана с другими разделами криминалистики, и в первую очередь с трасологией, теорией идентификации, методы которых широко используются
для идентификационных исследований огнестрельного оружия и боеприпасов.
Судебная баллистика непосредственно связана с судебной медициной, судебной химией, судебной биологией, данные которых применяются для исследования оружия, боеприпасов и следов выстрела. Так, судебная медицина изучает закономерности образования огнестрельных повреждений на теле человека.
Классификация огнестрельного оружия
По способу изготовления
- Заводское оружие (изготавливается в заводских условиях с учётом требований ГОСТов и иных нормативных правил);
- Самодельное оружие. Может изготавливаться в любых условиях. Это экземпляры оружия, изготовленные из заводских деталей, но без учёта ГОСТов. По внешнему виду такое оружие может не отличаться от заводского, а по качественным характеристикам может и превосходить его.
- Кустарное оружие. Изготавливается в незаводских условиях из приспособленных (переделанных) деталей. Без учёта ГОСТов.
- Переделанное оружие. Например, изготовление обреза из охотничьей винтовки.
По назначению
- боевое предназначено для поражения человека и используется в основном для вооружения армии.
- охотничье предназначено для любительской и промысловой охоты.
- спортивное предназначено для учебных тренировок и спортивных соревнований.
По устройству канала ствола
Нарезной ствол после 400 выстрелов в разрезе (Нажмите для увеличения)
- гладкоствольное,
- нарезное,
Канал ствола нарезного оружия служит для преобразования поступательного движения пули в поступательно-вращательное.
Канал — это сквозная цилиндрическая полость с винтообразными углублениями на ее стенках, которые называются нарезами и предназначены для того, чтобы придать пуле вращательное движение, за счет чего обеспечивается точность и дальность полета. В зависимости от модели оружия стволы различаются по количеству нарезов, их крутизне, направлению. У отечественного оружия число нарезов колеблется от 4 до 6 правого направления.
гладконарезное (комбинированное).
См. Калибр
- малокалиберное,
- среднекалиберное,
- крупнокалиберное.
По действию ударно-спускового механизма
- автоматическое оружие. В автоматическом оружии энергия пороховых газов используется для выбрасывания пули и для перезарядки оружия (затвор, отходя назад, выбрасывает стреляную гильзу, захватывает очередной патрон и доставляет его в патронник). Такое оружие называется самозарядным (пистолеты). Если же при одном нажатии курка этот цикл повторяется неоднократно, т.е. происходит сразу несколько выстрелов, то оружие именуется самострельным (автоматы).
- неавтоматическое оружие.
По величине механического действия пороховых газов на преграду
- оружие большой мощности (винтовки, автоматы),
- средней мощности (пистолеты),
- малой мощности (спортивное оружие).
Секущие ранения
Секущие ранения наблюдаются при попадании пули в тело под острым углом с нарушением только кожного покрова и внешних частей мышц. В большинстве своем ранения неопасные. Характеризуются разрывом кожи; края раны неровные, рваные, часто сильно расходятся. Иногда наблюдается достаточно сильное кровотечение, особенно при разрыве крупных подкожных сосудов.
Баллистика. Огневая подготовка в охранном предприятии
Баллистика. Огневая подготовка в охранном предприятии Стрельба из служебных пистолетов и револьверов Е.Б. Ефимов, Ю.Н.Буряк Общие сведения о баллистикеБАЛЛИСТИКА – наука о движении снарядов. В свою очередь, баллистику разделяют на две части: внутреннюю и…
История баллистики
После окончания Франко-Прусской войны в Германии концерн «Friedrich Krupp AG» под руководством Альфреда Круппа стал систематизировать и обрабатывать данные о влиянии воздуха на движение и смещение движущегося снаряда, надо заметить что в этот период данное…
Особенности баллистической экспертизы
Баллистическая экспертиза представляет собой разновидность экспертизы, которая необходима для исследования огнестрельного оружия, боеприпасов, а также следов их использования. Такая экспертиза используется, чтобы установить фактические сведения, которые могут…
Сквозные ранения
Сквозное ранение возникает при прохождении пули насквозь через тело. При этом наблюдается наличие входного и выходного отверстий. Входное отверстие небольшое, меньше калибра пули. При прямом попадании края раны ровные, а при попадании через плотную одежду под углом — с небольшим надрывом. Часто входное отверстие достаточно быстро затягивается. Следы кровотечения отсутствуют (кроме поражения крупных сосудов или при положении раны внизу). Выходное отверстие большое, может превышать калибр пули на порядки. Края раны рваные, неровные, разошедшиеся в стороны. Наблюдается быстро развивающаяся опухоль. Зачастую наблюдается сильное кровотечение. При несмертельных ранениях быстро развивается нагноение. При смертельных ранениях кожа вокруг раны быстро синеет. Сквозные ранения характерны для пуль с высоким проникающим воздействием (преимущественно для автоматных и винтовочных). При прохождении пули через мягкие ткани внутреннее ранение осевое, с небольшим повреждением соседних органов. При ранениях пулей патрона 5,45х39 (АК-74) стальной сердечник пули в теле может выйти из оболочки. В результате возникают два раневых канала и, соответственно, два выходных отверстия (от оболочки и сердечника). Такие ранения чаще всего возникают при попадании через плотную одежду (бушлат). Зачастую раневой канал от пули слепой. При попадании пули в скелет обычно возникает слепое ранение, но при большой мощности боеприпаса вероятно и сквозное. В этом случае наблюдаются большие внутренние повреждения от осколков и частей скелета с увеличением раневого канала к выходному отверстию. При этом раневой канал может «ломаться» за счет рикошета пули от скелета. Сквозные ранения в голову характеризуются растрескиванием или разломом костей черепа, часто неосевым раневым каналом. Череп растрескивается даже при попадании свинцовых безоболочечных пуль калибра 5,6 мм, не говоря уже о более мощных боеприпасах. В большинстве случаев такие ранения смертельны. При сквозных ранениях в голову часто наблюдается сильное кровотечение (длительное вытекание крови из трупа), разумеется, при положении раны сбоку или внизу. Входное отверстие довольно ровное, а выходное — неровное, с множеством растрескиваний. Смертельная рана достаточно быстро синеет и опухает. В случае растрескивания возможны нарушения кожного покрова головы. На ощупь череп легко проминается, чувствуются осколки. При ранениях достаточно сильными боеприпасами (пули патронов 7,62х39, 7,62х54) и ранениях экспансивными пулями возможно очень широкое выходное отверстие с долгим вытеканием крови и мозгового вещества.
Баллистическая терминология
Войдя в густо поросший лесом участок маршрута передвижения, старший сержант Конде Фалькон и его рота обнаружили обширный бункерный комплекс противника, который позже был идентифицирован как командный пункт батальона…Сержант маневрировал к фланговой позиции врага. С пулеметом он в одиночку атаковал ближайшее укрепление, убив врага внутри, после чего у него кончились боеприпасы. Вернувшись к трем солдатам с пустым оружием и взяв в руки винтовку М-16, он сосредоточился на следующем бункере.
— Из наградной записи Медали Почета старшего сержанта Конде Фалькона
Определим основную терминологию баллистики, чтобы глубже погрузиться в тему. Наш источник – Циркуляр «Винтовки и карабины» ТС 3-22.9, приложение В (в редакции от 1 от января 2017 года).
Как мы уже говорили, баллистика подразделяется на внутреннюю, внешнюю и терминальную.
Внутренняя баллистика
В дискурсе внутренней баллистики используется несколько основных терминов для описания физических процессов.
Канал ствола (bore) – внутренняя часть ствола, от дульного среза до патронника.
Патронник (chamber) – часть ствола, принимающая и фиксирующая боеприпас для стрельбы.
Скат патронника, уступ патронника (shoulder) – часть патронника, фиксирующая гильзу со снарядом, за которой начинается пульный вход ствола.
Дульный срез (muzzle) – конец ствола.
Пульный вход (throat) – вход в ствол из патронника. Там снаряд попадает на поля и нарезы внутри канала ствола.
Гран, гр (grain, gr) – единица измерения веса пули либо снаряда. В одном фунте 7000 гранов, в одной унции – 437,5 (1 гран — 0,0647989 грамма – прим. переводчика).
Давление (pressure) – сила, воздействующая на снаряд и порождаемая расширением газов при горении пороха. Давление измеряется в фунтах на квадратный дюйм (psi).
На рисунке ниже показаны некоторые из приведённых терминов внутри автомата М4.
Внешняя баллистика
Ниже будут приведены термины и определения, которые описывают процессы и реакции снаряда во время полета. Эта терминология стандартна для работы с любым оружием или оружейной системой независимо от калибра.
Ось канала ствола, она же линия выстрела, она же линия возвышения (axis of the bore / line of bore / line of elevation) – линия, проходящая через центр канала ствола.
Линия прицеливания (line of sight, LOS) или линия оружие-цель (gun target line, GTL) – прямая линия между механическим или оптическим прицелом, и целью. Она никогда не совпадает с осью канала ствола. LOS – это то, что видит солдат через прицел, это можно изобразить проведением воображаемой линии от глаз стрелка через прицел в бесконечность. LOS аналогична GTL при рассмотрении отношения прицела к цели.
Угол возвышения (angle of elevation) – угол между землей (горизонтом оружия) и осью канала ствола.
Баллистическая траектория (ballistic trajectory) – путь снаряда под влиянием только внешних сил, как то гравитация и атмосферное трение.
Высота траектории (maximum ordinate) – максимальная высота снаряда над линией прицеливания на пути к точке попадания.
Время полёта (time of flight) – время, которое требуется конкретному снаряду для достижения цели после выстрела.
На следующих рисунках показаны эти термины в ракурсе внешней баллистики.
Терминальная баллистика
Терминальная баллистика – это наука о поведении снаряда от момента столкновения с объектом до полной остановки (терминальная остановка). Включает терминальное влияние на цель.
В связи с этим существует два основных термина:
Кинетическая энергия (kinetic energy, EK) – единица измерения сообщаемой снаряду силы. Кинетическая энергия – это сообщаемая энергия, которой обладает снаряд благодаря своей массе и скорости в момент столкновения. Кинетическая энергия напрямую связана с пробивной способностью снаряда к цели.
Пробивная способность (penetration) – возможность или акт проникновения снаряда в массу цели на основе его сообщенной кинетической энергии. Когда снаряд ударяет по цели, уровень проникновения в цель называется глубиной воздействия. Глубина воздействия – это расстояние от точки столкновения до точки полной остановки снаряда в момент терминальной остановки. В конечном счете, снаряд останавливается после передачи своей инерции равноценной массе среды (она же останавливающая среда).
На следующем рисунке это показано на примере пули M855A1
Обратите внимание, насколько пробит баллистический желатин:
Итак, мы рассмотрели несколько терминов, связанных с различными фазами полета снаряда. В следующий раз мы обсудим дальнейшее практическое применение баллистики.
Оригинальная статья — Ballistics terminology
Боеприпасы
Рис. 1
Рис. 2. А — шпилечный патрон; B — патрон кольцевого воспламенения; С — патрон центрального воспламенения.
Для стрельбы из современного огнестрельного оружия всех видов используется унитарный патрон, в котором все элементы соединены гильзой.
Составные части патрона
См. Рис. 1
- гильзы (2 на рис. 1), в которой иногда выделяется закраина (4 на рис. 1) – кольцевой выступ у донца гильзы, служащий для извлечения (экстрагирования) гильзы из патронника;
- капсюли (5 на рис. 1);
- снаряды (пуля, картечь или дробь; 1 на рис. 1);
- пороховые заряды (3 на рис. 1).
Классификация патронов
Патроны подразделяются на боевые, холостые и учебные.
Рис. 3. А – пистолетная цилиндрическая, беззакраинная; Б – бутылочная, винтовочная, беззакраинная; В – бутылочная, винтовочная, закраинная; 1 – дульце гильзы; 2 – скат; 3 – корпус; 4, 8 – кольцевая проточка; 5 – закраина; 6 – шляпка; 7 – донышко
Пули для нарезного оружия. Часть пули: А – кончик (вершина); Б – головная часть; В – ведущая часть; Г – хвостовая часть; Д- донышко; Е – кольцевой желобок. Форма кончиков пуль: 1 – кончик овальный; 2 – кончик плоский; 3 – кончик острый
Современные патроны бывают шпилечного, центрального и кругового воспламенения (См. Рис. 2).
Патроны центрального воспламенения подразделяются на винтовочные, промежуточные, пистолетные, револьверные и ружейные.
Патроны кругового воспламенения предназначены только для малокалиберного оружия.
По форме патроны бывают цилиндрические, конические и бутылочные;
по устройству донной части — закраинные (с фланцем) и беззакраинные (с кольцевой проточкой);
по материалу из которого изготовлены — металлические, картонные, пластмассовые.
Элементы патрона
В гильзе (Рис. 3) различают: корпус, дульце, скат, донную часть и капсюльное гнездо. На донной части выштампованы маркировочные обозначения завода-изготовителя, калибр, номер партии и др.
Снаряд предназначен для поражения цели. Снарядом в патроне ручного огнестрельного оружия могут быть пуля, дробь, картечь.
Пуля (Рис. 4) — это цилиндрический или шаровой снаряд. В цилиндрических пулях различают головную и ведущую части. Вершиной головной части пули является кончик. Пуля по форме бывает с острым, закругленным или тупым кончиком. Ведущая часть пули заканчивается донышком, которое бывает плоским, вогнутым или выпуклым. По конструкции пули подразделяются на оболочечные, безоболочечные или полуоболочечные. Оболочечная пуля состоит из сердечника и оболочки, покрывающей головную и ведущую часть пули, полуоболочечная — из сердечника и оболочки, покрывающей только ведущую часть пули. Безоболочечная — это цельнометаллическая пуля.
Дробь, картечь — это безоболочечные снаряды шаровой формы, которыми снаряжают патроны охотничьего гладкоствольного оружия.
В корпус гильзы помещают пороховой заряд (порох), который служит источником энергии выстрела. Для снаряжения патронов применяют дымный или бездымный порох. Бездымный порох используется для снаряжения патронов к ручному огнестрельному оружию.
Капсюль служит для воспламенения пороха. По конструкции они бывают двух типов: открытые и закрытые. Открытый капсюль, используемый в патронах центрального боя, состоит из металлического колпачка, ударного состава и фольгового кружка. Запрессованный в колпачке ударный состав закрывают фольговым кружочком. Закрытый капсюль состоит из металлического колпачка с запрессованным в него ударным составом, кружка и наковальни.
