Арбалет для спорта – Виды и конструкция – Применение и как выбрать

Прицельный механизм для арбалета

Как известно практически всегда оружие для стрельбы, включая охоту должно иметь прицельный механизм. Не составляет исключения и сам арбалет, тем более что современные арбалеты оснащены гнездом типа ласточкин хвост, для установки прицельного механизма. Если посмотреть внимательно на современный арбалет, то можно сказать, что он не нуждается в сверхмощном прицеле, оптимальный вариант оптики 4*24 и 4*32. Многие предпочитают устанавливать коллиматорный прицел, который способствует удобному наблюдению днем и ночью, при необходимости прицеливаться двумя глазами. Преимущества коллиматора в том, что он позволяет вести быструю стрельбу по движущейся мишени. Такие прицелы подходят для рекурсивных и блочных арбалетов, как на фото:

Также стоит сказать, что лучше всего делать выстрел из арбалета с оптимальной дистанции, то есть расстояния 50-60 метров до мишени.

Охотничьи наконечники для стрел для арбалета — выбираем стрелы и наконечники для арбалета

Для того чтобы охотиться необходимо заранее купить или самостоятельно изготовить набор стрел для арбалета. Если вы желаете охотиться на крупного зверя, понадобятся стрелы профессиональные, изготовленные из фибергласа или карбона. Такие болты обладают легким весом и прочностью, имеют идеальную геометрию и правильную развесовку. Если вам попались хорошие алюминиевые стрелы, то их лучше приберечь для тренировок, поскольку для охоты они вряд ли подойдут.

Если вы желаете использовать арбалет для охоты и купили стрелы длиной не больше 30 см и весом около 25 г, то должны знать, что такими стрелами охотятся только на мелкого зверя и птицу. Такие стрелы могут быть изготовлены из фибергласа и алюминия. На фото стрелок с мощным арбалетом и стрелами:

Часто некоторые стрелы для такого стрелкового оружия имеют резьбовую вставку на переднем срезе древка. Это позволит вам менять наконечники.

В охотничьих стрелах оперение должно быть несколько длиннее от спортивных стрел. Это необходимо для того чтобы стабилизировать полет стрелы в воздухе. Длина стрелы должна быть такая же, как длина направляющей арбалета для охоты. Оптимальные размеры охотничьих стрел это длина около 40-50 см и вес до 30-35 грамм.

Стоит упомянуть и о стрелах гарпунах, предназначенных для рыбной охоты. Например, в Америке такой вид охоты также популярен как в нашей стране охота арбалетом. Форма стрелы гарпун похожа на длинную иглу, наконечник имеет зуб в виде остроги, такая стрела легко передвигается под водой. На стреле имеется специальный крючок, именно к нему привязывают капроновую нить, которую предварительно наматывают на безинерционную катушку и прикрепляют ее на арбалет для охоты.

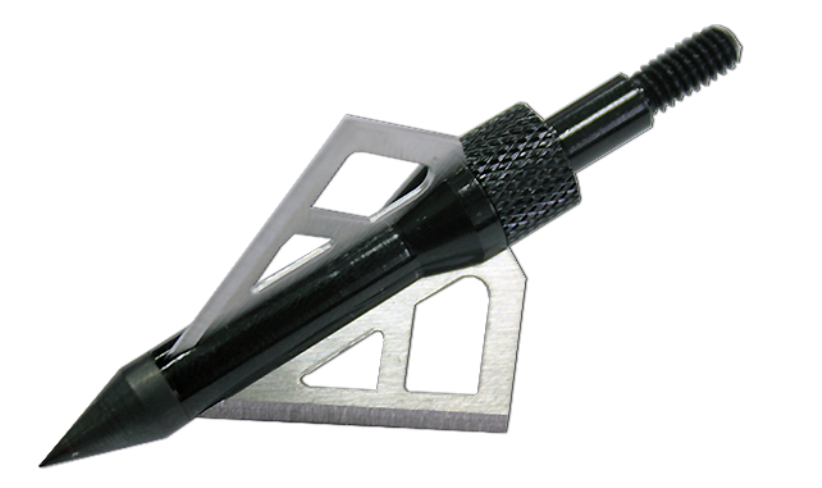

фото. Охотничьи наконечники для арбалетных стрел и стрел лука

Мишень для арбалетной стрелы

Если вы желаете чтобы охота арбалетом была успешной, то должны знать, куда целиться. Такие знания позволят вам сделать точный выстрел, без необходимости перезаряжать арбалет и осуществлять повторный выстрел. Итак, убойными местами для арбалетной стрелы считается шея и грудной отдел, поразить с первого раза зверя можно сделав выстрел в живот, как на фото:

Куда стрелять в кабана

Например, если вы охотитесь на кабана, и прицелившись, попали ему не в шею, а живот, зверь сядет на землю и станет издавать громкие крики. С помощью повторно выпущенной стрелы, вы сможете нанести смертельный выстрел. Почему именно нужно поразить грудной отдел? Все просто, арбалетная стрела, летящая с огромной скоростью способна раздвинуть ребра, пройти в жизненно важные внутренние органы зверя, тем самым вызвав смертельное ранение. Если вы закрепите в стреле наконечник «мертвой хваткой», то вытянуть его уже не сможете, придется вырезать с тела убитого животного острым ножом.
Если у вас есть желание потренироваться перед охотой то можете распечатать себе мишень на А4 на другой нашей статье.

Виды чертежей

Прежде чем приступить к изготовлению арбалета, необходимо ознакомиться с несколькими чертежами, выбрать подходящий вариант, а затем самостоятельно подготовить схему, на которую нужно будет ориентироваться при сборке. Заводские модели не рекомендуется воспроизводить в домашних условиях, так как они имеют сложный дизайн. К тому же для работы вам понадобится множество инструментов, которые не всегда есть в наличии в хозяйстве.

Все конструкции сильно отличаются друг от друга, поэтому необходимо изучить самые популярные конструкции

Важно понимать, что не стоит полностью копировать представленные варианты. Вы можете внести изменения, чтобы создать индивидуальный дизайн для конкретного человека

Классическое оружие

Чтобы сделать настоящую классическую модель арбалета, необходим минимальный набор компонентов. Перед началом сборки желательно ознакомиться с уже имеющейся базой. Основными составляющими являются ложа, спусковой модуль и направляющие, на которых устанавливается стрела. Кроме того, вам нужно будет создать высококачественный фиксатор тетивы, который выполняет функции спускового крючка. На изображении вы можете увидеть простейший чертеж арбалета своими руками.

Собрать классический вариант арбалета своими руками несложно. Для этого можно использовать следующую схему:

В первую очередь нужно сделать качественную и прочную кровать. Конструкция должна быть максимально прочной. Для любительской модели достаточно сделать простую прямоугольную основу из любого куска толстой древесины. Для более профессиональных моделей желательно уделить больше внимания деталям и создать удобное сиденье. Древесина должна быть без сколов и дефектов, чтобы она не сломалась во время выстрела.
Следующим этапом является выбор материала для изготовления плечевого блока. Рекомендуется использовать пружинную сталь или любой другой аналогичный металл

Важно убедиться, что плечо не деформируется при натяжении. Его длина должна быть около 50 см или меньше

Увеличивать размер не рекомендуется, так как мощность значительно увеличится. Чтобы можно было регулировать степень натяжения, специалисты рекомендуют использовать арбалет с блоками, но для этого потребуются дополнительные комплектующие. Изготовить блочный арбалет своими руками крайне сложно.
Механизм спуска. Это наиболее проблемный модуль из производимой конструкции. Чтобы изготовить механизм, необходимо внимательно изучить и воссоздать чертеж, а после установки испытать его, чтобы закрепить тетиву.

Для самодельного арбалета применяется ручной метод натяжения. Если вариант более сложный по конструкции, можно использовать механический метод. Подходит для охоты. Новичкам не рекомендуется собирать оружие по сложным конструкциям. Сделав первый образец, можно уже думать об усложнении конструкции.

Пружинный образец

Если вы планируете охоту в воде, желательно использовать схему изготовления пружинного арбалета. Но следует учитывать, что охота на территории РФ с использованием такой модели охотничьего оружия запрещена. На картинке показано, как можно сделать арбалет по рисунку.

Образец очень похож на пистолет, а не на самодельный арбалет. Вместо плечевого фиксатора необходимо использовать мощные пружины. Они располагаются по краям кровати, чтобы уменьшить размер всей конструкции. Этот вид стрелкового оружия имеет ряд преимуществ:

• простота сборки;
• компактность;
• высокая надежность;
• регулирование напряжения.

Но не без недостатка. Собранный по планам арбалет будет иметь небольшую дальность полета заряда, поэтому использовать оружие можно будет только на близких дистанциях. Особенности монтажа:

1. Пружины вставлены в стальные трубки, чтобы снизить риск засорения механизма. Кроме того, человек не получит травм при использовании оружия. Пружины имеют высокую степень натяжения. Если на вас нет защиты, вы можете сильно ущипнуть кожу руки.
2. Когда арбалет используется для подводной охоты, количество деревянных деталей необходимо минимизировать. Рекомендуется использовать металл, твердый пластик или оргстекло.
3. для сборки звена необходимо использовать рычажный блок. Если пружина очень тугая, сборка со штифтом будет проблематичной.

Главное достоинство модели — возможность самостоятельно собрать арбалет из подручных деталей. Подробного описания сборки такого оружия нет, так как чертеж в большинстве случаев приходится адаптировать под свои нужды и возможности.

Конструктивные особенности

Из чего состоит арбалет охотничий? Фото, представленные в данном материале, позволяют увидеть, что в нем можно выделить следующие составляющие части:

1. Корпус – главный силовой узел, на который приходятся нагрузки при спуске тетивы. Служит основанием для установки функциональных деталей.
2. Колодки – часть конструкции для установки дуг натяжения тетивы.
3. Ложа – деталь арбалета, которая используется для размещения стрелы.
4. Тетива – функциональная часть, которая служит для приведения в движение используемых снарядов.
5. Плечи – упругий конструктивный элемент, который отдает энергию при натяжении тетивы.
6. Стремя – деталь, с помощью которой облегчается зарядка арбалета.
7. Спусковой механизм – устройство, благодаря которому происходит размыкание замка и высвобождение тетивы при выстреле.
8. Прицел – устанавливается на арбалет для облегчения наведения на цель.

Основные критерии выбора арбалета

Если охотник еще ставит под сомнение выбор типа арбалета для охоты, фактически не знает какой вид бесшумного автоматического лука выбрать для своего похода на дичь, ему стоит обратить повышенное внимание на обязательные условия выбора такого орудия:

Стоит уделить особое внимание выбору размеров стрелкового оружия, соотнести приглянувшийся тип арбалета, его размеры со своим походом. Подробнее соотнести выбранные размеры оружия с местностью, в котором будет проводиться охота, «примерить» самострел к типу дичи

Понять, насколько такое соотношение будет гармоничным и правильным в этом выборе. Мощность выстрела – второй важный фактор оценки. Рекурсивные арбалеты достаточно мощные стрелковые системы, с большими габаритами не смогут подойти для использования в лесной чаще из-за неудобства применения больших размеров, медлительности перезарядки. Они лучше справятся на более равниной местности, где нет стесненных природных условий. Их мощность выстрела применительна на более крупную добычу, к примеру среднюю или мелкую пернатую дичь такой арбалет просто разорвет, не принеся ни трофея в виде туши, ни удовольствия в душу стрелка. Значит, если дичь не так крупна и обитает в лесу – продуктивнее использовать при охоте на нее блочный вид арбалета.
Вес стрелкового оружия подлежит обязательной оценке в момент потенциального выбора вида арбалета. Охотник обязательно должен оценить реальный вес выбираемого арбалета с длительностью и темпом предстоящего похода. Со своей физической формой, выносливостью. Если предстоит неспешная длительная засада на равнине, в полях, лугах, где успех зависит от точности выстрела и не добавляет последующей погони за дичью – рекурсивный арбалет сможет принести успех. Если местность различная, преимущественно лесистая, с засадами, чередующимися с погонями, но не на слишком большие расстояния, — блочный арбалет в таком случае будет более эффективен. Стоит внимательно отнестись и к правильному выбору боеприпасов к арбалетной модели (стрелы или болта) после определения нужного вида оружия. Рассмотреть и изучить виды их наконечников, правильно подобрать их к личному походу для повышения результата охоты;
Возможность установки дополнительных, вспомогательных устройств на корпус арбалета любого вида, состав материалов из чего изготовлена модель, оценка общей стоимости оружия являются заключительными критериями, определяющими основы выбора такого инструмента для охоты. Их тоже стоит примерить на свой уровень бюджета любому охотнику, добиться максимальной сочетаемости.

Изготовление плеч и ложа

Допустим, у вас на руках есть все необходимое. Как сделать арбалет своими руками, в домашних условиях, пункт первый ‒ выточите плечи. Делаются они из цельного куска древесины, не раздельно. Заготовка не должна иметь дефектов, сучковатости и т.д. Внутренняя часть дуги должна иметь полукруглый рельеф, схожий с буквой D, внешняя ‒ плоский.

Рисунок 6. Плечи арбалета обычно вытесывают из дерева

Изначально плечи высекаются, как слегка загнутая дощечка, после чего поддаются обработке и сгибаются уже при сборке. Форма ‒ ромбовидная, скашивание к концам дуги, угол скоса ‒ небольшой. Присмотритесь к годичным кольцам на бревне: желательно, чтобы вся конструкция плеч была на одном и том же слое. Чтобы сделать мощный арбалет для охоты, используйте более упругую древесину. В целом, запаса прочности и ТТХ должно хватить на дичь среднего размера (рисунок 6).

Закрепляются плечи двумя способами:

1. Первый ‒ обмотка. Исполняется как просверливанием ложа, так и проделыванием в нем высечки с последующей намоткой веревки на зафиксированный кусок дерева. Главный пункт ‒ плечи не просверливаются, сохраняя свою структуру. Но это трудоемкий процесс, требующий затрат времени на тугую обмотку. Для надежной фиксации рекомендуется использовать продевание каната через кольцо, прижимающее раму на середине.
2. Второй ‒ фиксация. Для деревянных реализуется по-хитрому: в торце бруска проделывается коническая выточка с углом наклона стен в районе 80-85 градусов, шириной с плечи. В эту выточку втискивается рама, после чего дожимается обмоткой. Реализация обмотки выглядит следующим образом: в нижней части полена делается другая выточка, прямоугольная. Берется брус дерева толщиной 5-10 см, на нем фиксируется веревка для обмотки, после чего этот якорь следует дотянуть до выточки и вбить туда. Приматывать брус следует на 5 см раньше самой выточки, чтобы иметь возможность зафиксировать плечи его натяжением.

Стальные плечи спокойно фиксируются как перечисленными способами, так и обыкновенными болтами (рисунок 7). Как сделать арбалетную стрелу в домашних условиях?

Вариантов исполнения три:

1. Самый простой ‒ наличие циркулярной пилы, дрели с широким соплом, и тисков. На циркулярке распускаете брус на небольшие брусики, толщиной не более 2 см. После этого обрабатываете рубанком до достижения первичной округлости. Далее фиксируете в сопле дрели заготовку и, запустив процесс вращения, проводите через закрепленный в тисках резец. Альтернатива сему непотребству ‒ токарный станок по дереву.
2. Средний, расчёт на удачу и прямые деревяшки. Понадобится нож для вытачивания округлых форм. Альтернатива ‒ обработка распиленных на циркулярке маленьких брусьев.
3. Сложный ‒ заточить ровную ветку.

Рисунок 7. Стрелы должны быть идеально прямыми

Для оперения в задней части болта проделайте тонкую, ровную прорезь ножовкой. Найдите широкую пластиковую крышку (пластиковое ведро для краски, ровный лист пластика из магазина) и вырежьте лопасти для болта. Закрепить их можно, также проделав отверстия вместо распилки всей детали. Размеры спускового курка для арбалета разные, в основном следует опираться на монолитные типы рычагов. Изготовить их можно как из металла, так и из жесткой и толстой проволоки.

Арбалет для охоты рекурсивный – плюсы и минусы

Арбалет, используют не только для охоты, но и спортивных соревнований

Среди широкого разнообразия моделей современных арбалетов очень важно выбрать именно тот вариант, который будет идеально подходить для охоты или спорта. Ведь от этого зависит успешное преследование животного или максимально точный выстрел

Поэтому, информация о преимуществах и недостатках каждого вида поможет вам сделать правильный выбор.

Рекурсивные арбалеты имеют сравнительно небольшой вес, приблизительно 1,5-3 кг, поэтому пользоваться ими могут даже люди, которые не имеют необходимой физической подготовки. Но кроме своего веса данные модели имеют еще много достоинств. Первое – это высокая точность стрельбы, вот поэтому они заслужили огромную популярность в кругу стрелков и охотников. Рекурсивный арбалет не нуждается в дополнительной настройке, он действует по умолчанию. Также такие арбалеты отличаются своей надежностью и простой конструкцией, в отличие от блочных аналогов.

Рекурсивный арбалет фото

Большим плюсом рекурсивных моделей считается то, что стрелок может менять тетиву, которая порвалась в любом месте. Для этого только потребуется слегка согнуть плечи арбалета, на их концы надеть тетиву и можно продолжать охоту. Перед тем как сразу бежать в магазин покупать рекурсивный арбалет, рекомендуем вам ознакомиться с характеристиками, которыми обладает блочный арбалет, может он вам лучше подойдет для определенных целей.

Блочный арбалет и что такое блок арбалетный

Мы рассмотрели с вами достоинства классической модели арбалета, теперь давайте посмотрим, чем она отличается от блочных арбалетов. Так если рекурсивный арбалет не нужно дополнительно настраивать, то блочные модели стрелку придется время от времени настраивать, чтобы добиться положительных результатов кучной стрельбы. Конструкция таких моделей предполагает наличие дополнительных блочных механизмов, поэтому блочный арбалет хоть и обладает высокими техническими характеристиками, зато на его покупку, дальнейшее обслуживание и ремонт потребуется потратить не малые деньги. Когда в лесу в блочном аппарате случайно разорвется тетива, то для ее замены потребуется специальный станок, что не очень удобно, если охота в самом разгаре.

Но, несмотря на такие небольшие минусы блочных арбалетов, они имеют огромные плюсы, за которыми все перечисленные недостатки кажутся практически незаметными. Первый и самый большой плюс таких моделей – это небольшой размах плечей, даже, несмотря на ощутимый вес арбалета. С таким стрелковым оружием очень легко передвигаться в лесу, когда ведется охота с преследованием зверя. Конечно, для такой охоты стрелок предварительно должен подготовиться и привести себя в хорошую физическую форму. Благодаря компактным габаритам блочный арбалет легко помещается в рюкзак охотника, чего нельзя сказать о классических моделях.

фото. блочный арбалет для охоты

Следующим достоинством блочных устройств является большой запас спускового механизма, в результате если с арбалетом обращаться должным образом, соблюдать все советы и рекомендации специалистов, то он прослужит не меньше времени, чем рекурсивные модели.

Ну и пришла очередь сказать пару слов о мощности блочных моделей, в которых скорость полета стрелы иногда превышает 130 м/с, в то время как в рекурсивных арбалетах скорость стрелы составляет приблизительно 80 м/с. Такие характеристики положительно влияют не только на стрельбу, но и проникающую способность выпущенной стрелы. Блочные арбалеты идеально подходят для стрельбы на дальние расстояния.

Блочный или рекурсивный арбалет – какой лучше для охоты?

Какой арбалет лучше для охоты блочный или рекурсивный, решать только вам. Все модели имеют свои достоинства и недостатки. Перед выбором вы должны вы первую очередь осмотреть модель, подержать ее в руках и только после этого решать, какой арбалет для охоты или спортивных соревнований вам больше подойдет

Также при выборе арбалета обратите внимание на его мощность, предельную способность изгибания дуги и силу, которую способна развивать дуге в предельной точке экскурсии или хода тетивы. Если вы не уверенны в своем выборе, и точно не знаете, какой арбалет выбрать, попросите помощи у знающих людей, которые разбираются в моделях

Только не полагайтесь на продавца, не думаю, что от него вы получите дельный совет, его задача продать, а не раздавать рекомендации.

История создания

Историки считают, что первые арбалеты были изобретены в далёкой древности. В процессе раскопок обнаруживались орудия, чей период создания достигает 5 века до нашей эры. Именно в этот период также были найдены первые упоминания о данном виде оружия. О них в своих произведениях писал китайский мудрец Сунь-Цзы.

В этот же период аналогичные изделия были обнаружены на территории Древней Греции. Можно утверждать, что древние греки активно использовали арбалеты для ведения войн. Известны два названия, которые получило это оружие в тех краях: «манубаллист» и «аркубаллист». Это были простейшие изделия, не отличавшиеся технической сложностью конструкции, но имеющие точность выше, чем у луков.

После этого периода история арбалетов обрывается, а их изготовление прекращается. Они снова появились в мире лишь в 12 веке нашей эры. Произошло это на территории Европы, где в тот момент велись многочисленные междоусобные войны. Это привело к необходимости изготовления точного стрелкового оружия и вернуло арбалеты «к жизни».

Усовершенствование и изобретение новых конструкций происходит до сих пор, что служит толчком к развитию истории арбалетов и других видов орудий.

Устройство и принцип работы арбалета

Арбалет представляет собой лук, закрепленный на ложе (основе) и оснащенный дополнительными механизмами для натяжения тетивы, спуска курка, прицеливания.

Принцип действия остается неизменным с древних времен.

1. Взведенная тетива фиксируется в замке, в направляющую ложи помещается стрела (болт).
2. Стрелок прицеливается, жмет на спусковой крючок, высвобождая тетиву.
3. Дуги выпрямляются, и тетива с силой выталкивает стрелу в направлении цели.

Устройство:

1. Ложа – основа, к которой крепятся все детали устройства. Изготавливается из дерева, пластика, металла. На ложе также располагается направляющая для арбалетного болта.
2. Плечи – дуги, к которым крепится тетива. Накапливают механическую энергию для выстрела. Материал для изготовления: дерево, металл. В древности использовали также сухожилия и рога скота.
3. Спусковой механизм – обеспечивает удержание и высвобождение тетивы. На простых устройствах может быть в виде деревянного спускового крючка. На модели посложнее устанавливают корпусный металлический спусковой механизм.
4. Тетива – крепящийся к плечам трос из крепких нитей или металла. В местах трения на тетиве делается оплетка. Современные нити для тетивы – кевлар, лавсан, дакрон. Также используются металлические тросики.
5. Колодка или крестовина – это крепление для дуг. Испытывает большую нагрузку, поэтому в качестве материала для ее изготовления предпочтительно брать высокопрочную сталь.
6. Прицельные приспособления – обеспечивают точность выстрела. Бывают оптические, диоптрические и открытые.

Предпочтительные материалы

Плечи оружия могут изготавливаться следующих материалов:

• сталь;
• алюминий;
• ламинат;
• композиты.

Композитные материалы состоят из карбона и стекловолокна. Для охоты этот вариант считается оптимальным. Композит обладает достаточной прочностью. Он не подвержен деформации. Материал отличается надежностью и долговечностью.

Если вы собираетесь использовать современный арбалет для охоты, то лучше покупать модели с ложем из пластика. Они не боятся дождя и снега.

Корпус может быть стальным или алюминиевым. Спусковой крючок данного оружия сделан из специальной стали.

Обязательно подержите выбранную модель в руках. Иногда все решают секунды. Для быстрой реакции нужно обеспечить хороший хват.

Виды арбалетов для охоты

Предпочитаемые типы арбалетов для охоты зависят от предпочтений стрелка и от того, в каких условиях он будет применяться.

Бытует мнение, что блочный арбалет лучше рекурсивного, поскольку мощнее и скорострельнее. Но это спорное суждение.

Рекурсивный

Рекурсивный арбалет является тем самым устройством, которое обыватель представляет себе при слове «арбалет». Его плечи изгибаются в сторону, противоположную натягиванию, и соединены тетивой.

При взведении тетива изгибает плечи, увеличивая силу натяжения до момента фиксации в спусковом механизме. В этот момент замок испытывает наибольшую нагрузку. При выстреле тетива высвобождается, передавая снаряду энергию дуг.

Особенности рекурсивного арбалета:

1. Благодаря легкости плеч устройство имеет небольшой вес, а центр тяжести смещается к прикладу. Это облегчает прицеливание и произведение выстрела.
2. Простота конструкции обеспечивает надежность. Они реже выходят из строя, поскольку имеют минимум деталей.
3. Не требуют настройки блоков.
4. Легки в обслуживании.
5. Имеют более широкие габариты по сравнению с блочными, что может затруднять транспортировку.
6. При одинаковых показателях натяжения в блочном и рекурсивном устройствах, в рекурсивном стрела имеет меньшую скорость вылета.

Блочный

В блочном арбалете на концах дуг имеются специальные блоки, на которые при натяжении тетивы наматываются тросы. Эти тросы сгибают плечи и распределяют нагрузку так, что на замок приходится примерно ее треть. При высвобождении тетивы блоки проворачиваются, придавая стреле дополнительное ускорение.

Особенности:

1. Высокая мощность при небольшом усилии.
2. Компактные габариты.
3. Замок не подвергается перегрузкам, спуск осуществляется мягко.
4. Благодаря блокам легче натянуть тетиву.
5. Центр тяжести несколько смещен в сторону плеч, что может затруднять прицеливание.
6. Имеют сложное устройство, поэтому нуждаются в более тщательном ремонте. «На колене» такое устройство отремонтировать невозможно.
7. Нуждаются в специальной настройке блоков.

Технология изготовления модели

Можно приобрести готовый арбалет из дерева в специализированных магазинах. Но изготовленный собственноручно под конкретные запросы, он становится эксклюзивным оружием. Кроме того, это обойдется дешевле.

Чертеж деталей

Чертеж деталей арбалета.

Чтобы облегчить изготовление устройства и ускорить процесс, необходим чертеж. Чем проще будет оружие, тем проще его смоделировать.

Для этого на бумаге следует нарисовать макет желаемого арбалета и нанести необходимые размеры.

Если планируется более сложный вариант, стоит сделать несколько чертежей, на которых прорисовать детали, их размер и место расположения. Это облегчит подбор материалов и производство заготовок.

Выбор материала

Лучший материал для самостоятельного изготовления – древесина. Дерево легко обрабатывается, обладает необходимой гибкостью и прочностью. Из него делают лук, ложе. Также можно использовать пружинящий металл или специальные композитные материалы.

Подходящая древесина:

• тополь;
• акация;
• дуб;
• клен;
• бук;
• ясень.

Спусковой механизм нужно делать из более прочных и устойчивых к износу материалов. Чаще всего это железо. К примеру, сделать арбалет из рессоры.

Подготовка материала

Перед началом работ материал следует подготовить:

1. Заготавливается сырая древесина. Ветка под плечи для арбалета – не менее 1,8 метра, ветка для ложа – не менее 1 метра. Диаметр поперечного сечения заготовок – не менее 10 см.
2. Для равномерной сушки спилы веток обрабатываются лаком, краской или любым клеем.
3. Заготовки помещаются на год в сухое, темное место для просушивания.
4. Заготовки очищаются от коры и подсушиваются еще в течение недели.
5. Ветка распиливается и отдыхает еще неделю.

Изготовление плеч

Для изготовления лука (плеч) используется сторона деревянной заготовки с более плотными волокнами. Это северная сторона с узкими годовыми кольцами.

Последовательность действий:

1. От середины заготовки отмеряют по 2 см в обе стороны. В это место будет устанавливаться ложе, поэтому оно имеет максимальную толщину.
2. От середины к краям постепенно удаляются излишки древесины. Обрабатывать таким образом следует обе стороны заготовки.
3. В процессе обработки нужно проверять равномерность сгибания дуг. Это делается с помощью крепкой веревки с петлями – пробной тетивы. Натягивая тетиву, можно понять, какие места заготовки нуждаются в дополнительной обработке. Дуги должны прогибаться равномерно с двух сторон.
4. Плечи можно усилить с помощью металлических накладок, которые крепятся с внутренней стороны в местах наибольшего напряжения.

Как обрабатывать сучки

Сучки ослабляют конструкцию, поэтому при заготовке лучше подбирать ветки с их минимальным количеством. Удалять сучки нужно уже в процессе изготовления плеч с помощью острого ножа. При срезании оставить выступ примерно 1 мм, а затем обработать его шлифовальной бумагой. Нельзя удалять сучки с сырого материала. Это приведет к трещинам.

Изготовление ложа

Последовательность действий:

1. Выбирается форма будущего арбалета. Если позволяют размеры, можно спроектировать приклад или прорезь для руки. По эскизу выпиливается заготовка.
2. Заготовка ложа вставляется в тиски и обрабатывается с помощью напильника и шлифовальной бумаги.
3. В заготовке выдалбливается желоб для стрелы длиной примерно 30 см. Он не должен иметь даже малейших неровностей.
4. С помощью мелкозернистой бумаги желоб отшлифовывается до идеальной гладкости.
5. Прорезается посадочное место, на которое будет крепиться спусковой механизм.
6. В передней части заготовки прорезаются пазы для установки плеч.

Спусковой механизм

Прежде, чем приступать к работе над спусковым механизмом, нужно понять как он устроен.

Спусковой механизм: чертеж.

Для легких арбалетов подойдет деревянный механизм. Хорошим материалом будет бук или дуб. Оружие, имеющее силу натяжения больше 20 кг уже нуждается в более крепкой механике. Здесь понадобится металл.

Самая простая конструкция – «орех» состоит из двух деталей:

• курок;
• зацеп для тетивы.

Более серьезные конструкции должны обеспечивать свободное нажатие курка при высоких нагрузках.

Важно, чтоб спусковой механизм (замок) плотно прилегал к ложу.

Сборка арбалета

После подготовки всех необходимых деталей их нужно соединить.

Последовательность действий:

1. В посадочное место прикрепляется спусковой механизм.
2. С помощью мебельного клея устанавливаются плечи.
3. Натягивается тетива. Для ее подойдет капроновая веревка с хорошей прочностью.

Арбалет готов к пробному выстрелу.

Как сделать арбалет пистолетного типа своими руками

Конструкция арбалета состоит из нескольких элементов – тетивы, дуги, ложа и спускового механизма. Небольшое количество деталей позволяет сделать такой вид оружия самостоятельно.

1. Корпус можно изготовить из нескольких тонких деревянных пластин или одной доски.
2. Брус будет гораздо надежнее и прочнее, но и вес готового изделия увеличится.
3. Если используется несколько пластин дерева, то склеивать их надо клеем ПВА. Такой корпус будет самым ненадежным.

Подготовка ложа и приклада арбалета пистолетного типа

На деревянную заготовку надо нести контур корпуса будущего арбалета. Брусок должен быть размером 25*25*200 мм.

Далее:

1. На торцевой стороне проделывается отверстие, предназначенное для винта с накрученными гайками.
2. Расположение его должно быть центральным относительно боковых сторон корпуса и приближенным к верхнему краю.
3. Винт долен максимально плотно входить в отверстие.
4. Дополнительно по верхней стороне бруса делается специальный запил для последующего размещения металлических полос.
5. Заготовку корпуса рекомендуется обработать олифой.
6. Все проделанные отверстия обязательно покрываются слоем горячей эпоксидной смолы.
7. Поверхность гаек, которые закреплены на винте, надо обработать эпоксидным клеем.
8. Далее винт вставляется в подготовленное отверстие и фиксируется, при наличии лишнего клея его остатки надо убрать.
9. После высыхания клея винт надо выкрутить, вставить в пропил плечи и снова вкрутить его в исходное положение.
10. Для укрепления конструкции рекомендуется использовать резиновые прокладки между металлом и деревянной заготовкой.
11. Далее изготавливается направляющая для стрелы в виде неглубокого пропила от цепика по всей длине ложа (дополнительно можно использовать металлический уголок).
12. Приклад рекомендуется выпиливать отдельно, но можно сделать и цельную конструкцию (раздельный вариант будет не только выглядеть более эстетично, но сделает процесс эксплуатации оружия максимально удобным).
13. В приклад винт вкручивается по аналогии с вариантом крепления плечей.

Изготовление тетивы для арбалета пистолетного типа

В качестве тетивы для арбалета самым оптимальным вариантом будет металлический тросик.

1. Его диаметр не должен превышать 2 мм.
2. Приобрести такую заготовку можно в специализированных магазинах.
3. Дополнительно надо будет купить арки и ролики. Чаще всего такие детали продаются в мебельных магазинах.
4. В отверстия на плечах сначала вставляются арки, затем на них закрепляются ролики и только после этого натягивается тетива.

Изготовление плечей для арбалета пистолетного типа

Для изготовления плечей рекомендуется использовать углеродистую сталь.

1. Толщина материала не должна превышать 1 мм.
2. Из листа надо вырезать три заготовки в виде полос.
3. Ширина каждой должна составлять 3 см, длина – 50 см.
4. Полосы накладываются друг на друга и скрепляются с помощью зажимов.

Нюансы:

• для увеличения мощности готового оружия надо использовать дополнительные полосы стали с внутренней стороны (длина каждой не должна превышать 25-30 см);
• края всех полос должны быть максимально ровными (добиться этого можно с помощью электрической точилки);
• ребра каждой полосы надо обработать алмазным надфилем (в противном случае во время эксплуатации оружия можно пораниться об острые края);
• для обезжиривания и снятия ржавчины применяется абразивная бумага;
• скрепленные полосы надо оценить на степень упругости для обеспечения максимальной скорости стрелы или другого снаряда (при необходимости края можно укоротить);
• на крае каждого плеча надо будет сделать отверстие (для крепления тетивы и колесиков);
• на длинных полосах надо отмерить 13 см от края, по узким – по 0,5 см (получившиеся точки длинных полос соединяются маркером с точками коротких, до этих отметок надо будет сточить металл);
• в середине сложенных полос проделывается отверстие диаметром 8 мм (в него надо будет вставить крепежный винт, закрепить гайки, а затем их сточить, наружный диаметр должен получиться не более 10 мм).

Дополнительно надо будет изготовить спусковой механизм.

Как сделать арбалет для подводной охоты своими руками

Самый простой арбалет для подводной охоты можно сделать своими руками из деревянной доски толщиной 8 см. Этот способ хорош тем, что на доске можно нарисовать подходящий чертеж (под себя) и по нему вырезать заготовку для будущего оружия. Для первого раза стоит ограничиться длиной ствола, равной 75 см, которая позволит охотиться в любых условиях (в реке и на море). Заготовка вырезается пилой или лобзиком, после чего все ее углы зачищаются с помощью шлифмашины. В верхней части делается продольная прорезь для стрелы и тоже тщательно зачищается. На этом этапе также необходимо просверлить отверстия для крепления резиновых тяг (в передней части по бокам) и триггера (перед рукояткой).

Плечи

Материалом изготовления конструктивного элемента может послужить автомобильная рессора. В таких металлических плечах проделываются полукруглые выемки для болтов, при помощи которых деталь будет привинчена к корпусу.

Распространенным выступает мнение, согласно которому применение металлических рессор в качестве основы для изготовления плеч является довольно опасным решением. И на самом деле, при использовании самодельного арбалета в условиях пониженной температуры окружающей среды повышается вероятность излома детали, особенно в местах креплений. Подобные случаи сопровождаются выбросом мелких осколков. Поэтому применять идею следует на собственный страх и риск.
